KEWILL全球

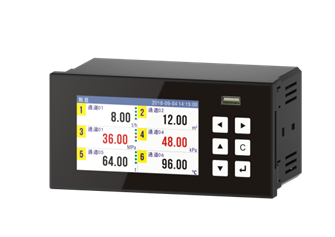

无纸记录仪 DR8050

原理&结构

6路万能输入全隔离无纸记录仪，实时显示记录工业现场温度、压力、液位、PH、溶氧、电导浊度等各类工艺参数，接受电流、电压、热电偶和热电阻等万能信号输入，通道间全隔离。数据、棒图和曲线等多种显示形式，90万条历史数据，128Mb存储空间，标配USB数据转存接口，标配2路报警，标配DC24V供电。

特点

●精巧型160*80mm仪表尺寸
●2路电流变送输出
●4寸高清真彩液晶显示屏
●2路直流24V配电
●全量程0.2%高精度信号采集
●1路RS485通讯接口
●6路万能信号输入
●1路RJ45以太网接口
●2路频率输入
●128Mb内存90万条历史记录
●6路继电器输出
●USB2.0高速数据备份接口

选型表

DR8050-	无纸记录仪
	模拟量输入
	1	1路模拟量通道
	2	2路模拟量通道
	3	3路模拟量通道
	4	4路模拟量通道
	5	5路模拟量通道
	6	6路模拟量通道
		频率输入
		F0	0路频率输入
		F1	1路频率输入
		F2	2路频率输入
			报警继电器
			R2	2路报警继电器，标配
			R4	4路报警继电器
			R6	6路报警继电器
				变送输出
				B2	2路变送输出
					通讯功能
					/	无通讯功能
					RS	RS485接口
					RJ	RJ45接口
						供电电源
						W	交流85...260VAC 50Hz
						D	直流24VDC±10%
DR8050-	6	F0	R2	B2	RS	D	←选型示例
