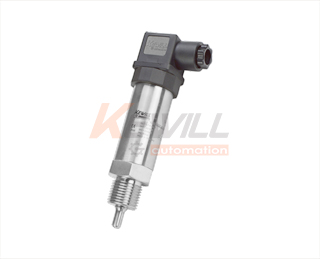

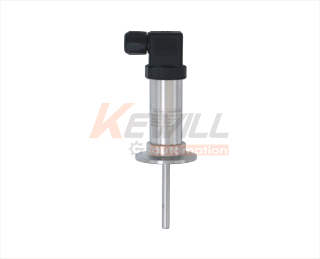

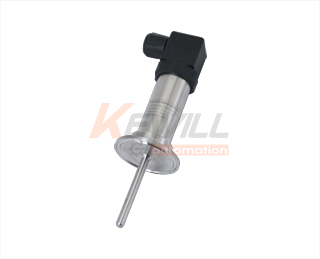

TK50T 一体化温度变送器
类型： 一体化温度变送器
特点： 安装简单 多种量程可选 多种规格探头可选 ...
应用： 气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理&结构
PT100或PT1000 classA铂热电阻原理，一体化温度变送器具有集温度检测与信号处于一体，标准接插件出线，体积小巧，线性化输出4~20mA或1~5V标准信号。
主要特点
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。技术参数
| 测量范围: | 200...0°C,100...0°C,50...0°C, 50...50 °C; 0...50 °C; 0...80 °C; 0...100 °C; 0...120°C, 0...150°C,0...200°C,0...450°C,0...500°C或客户任意指定-200...500°C间量程 | ||||||||
| 精度等级: | ±0.2%FS | ||||||||
| ±0.5%FS | |||||||||
| 探头尺寸与耐压: | Φ6 探头 40 bar | ||||||||
| Φ8 探头 40 bar | |||||||||
| Φ10 探头 100 bar | |||||||||
| 防护等级: | IP65 | ||||||||
| 输出信号: | 4...20mA | ||||||||
| 1...5VDC | |||||||||
| 供电电压: | 20...30VDC | ||||||||
| 响应时间: | 0.5...3s（典型值1秒） | |||||
| 环境温度: | 30...85°C | |||||
| 常用接口: | G1/2 | |||||
| G1/4 | ||||||
| M20*1.5 | ||||||
| 电气部分材料: | 黑色NBR | |||||
| 外壳材料: | 不锈钢1.4301(304) | |||||
| 触液部分材料: | 不锈钢1.4435(316L) | |||||
| 保护管材质: | 不锈钢1.4301(304) | |||||
| 不锈钢1.4435(316L) | ||||||
| 电气连接: | DIN标准接头(DIN43650) | |||||
| M12*1航空接插件 | ||||||

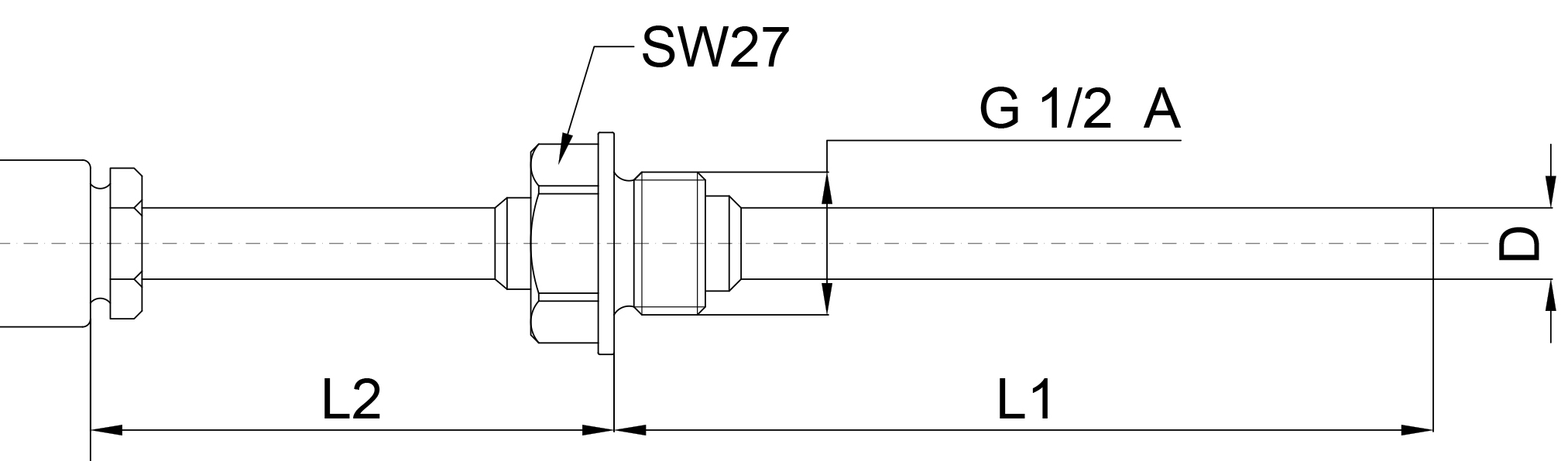

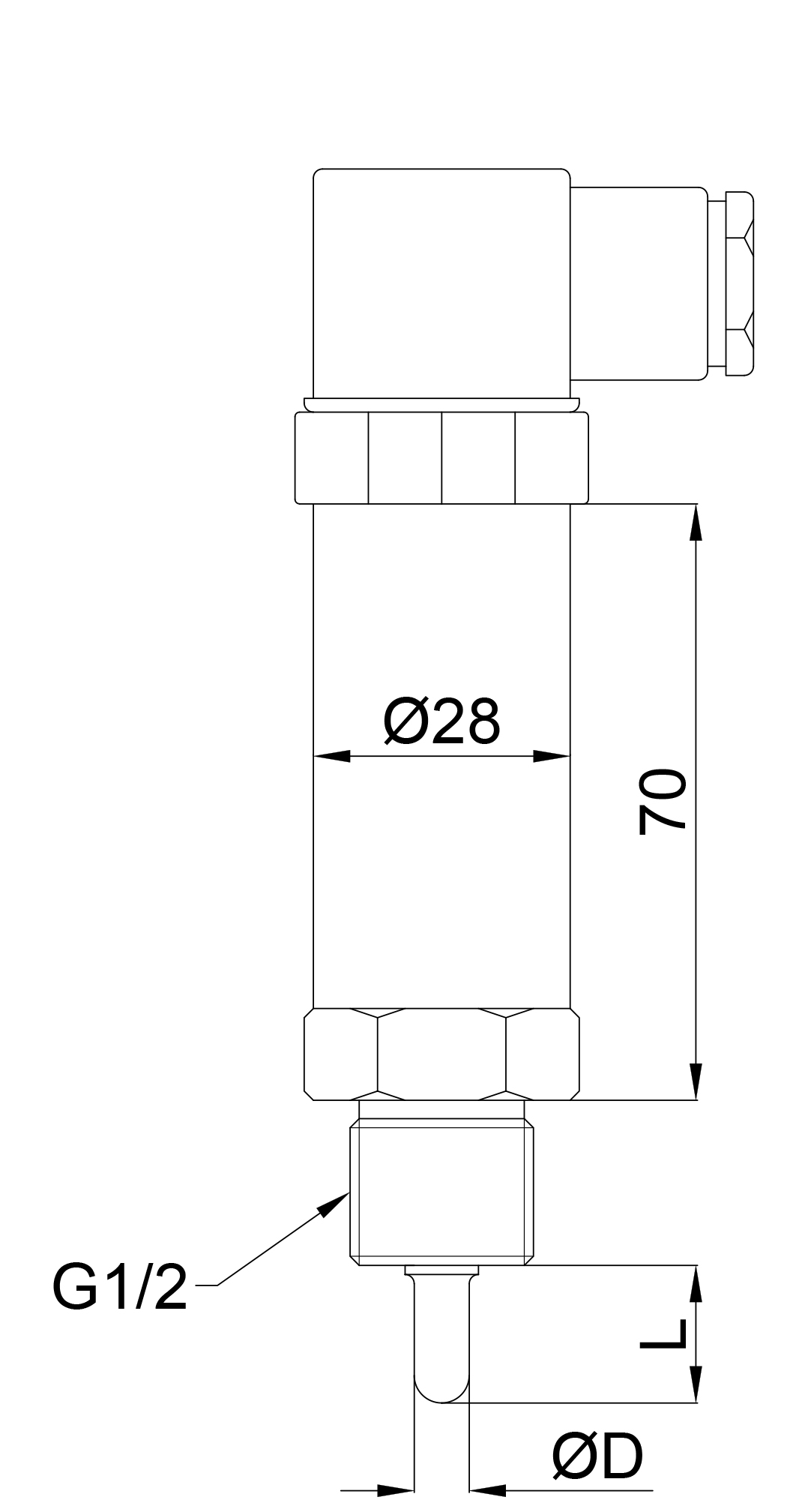

尺寸图

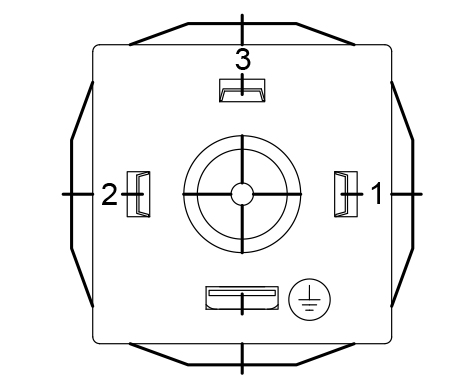

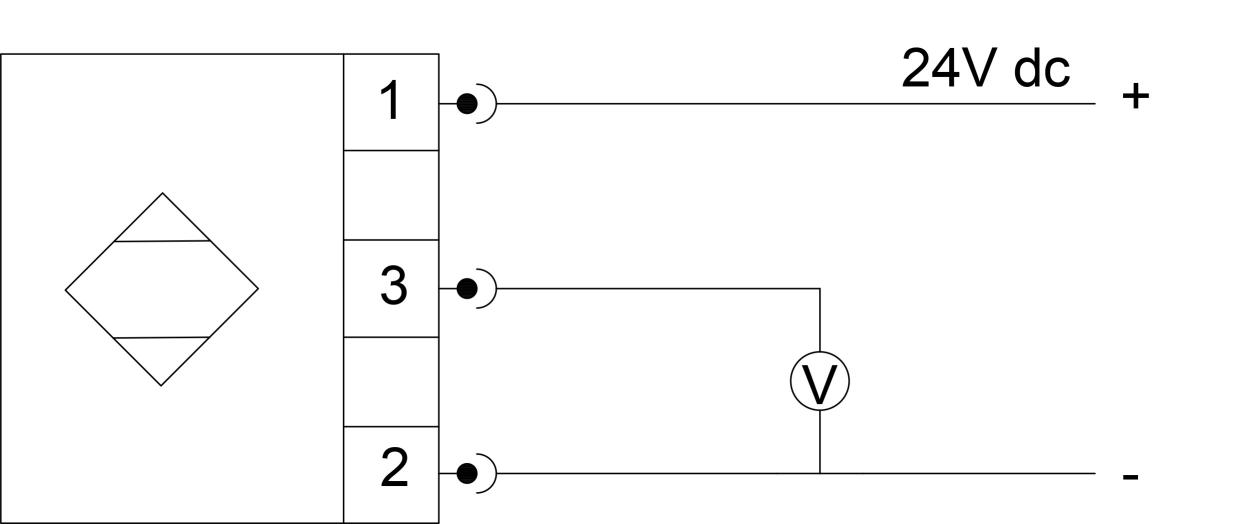

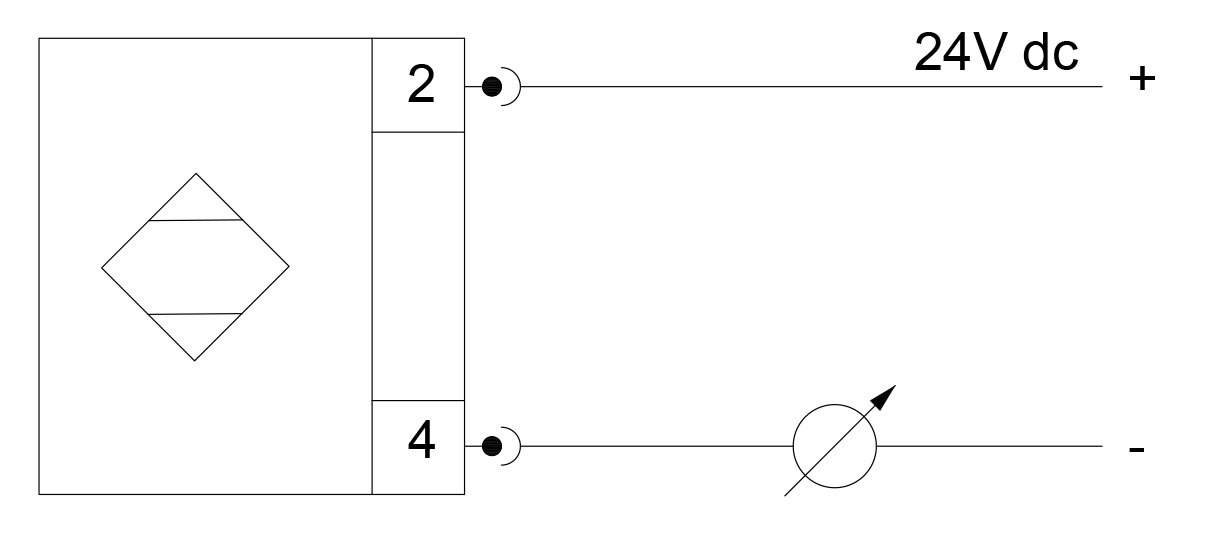

电气接线图

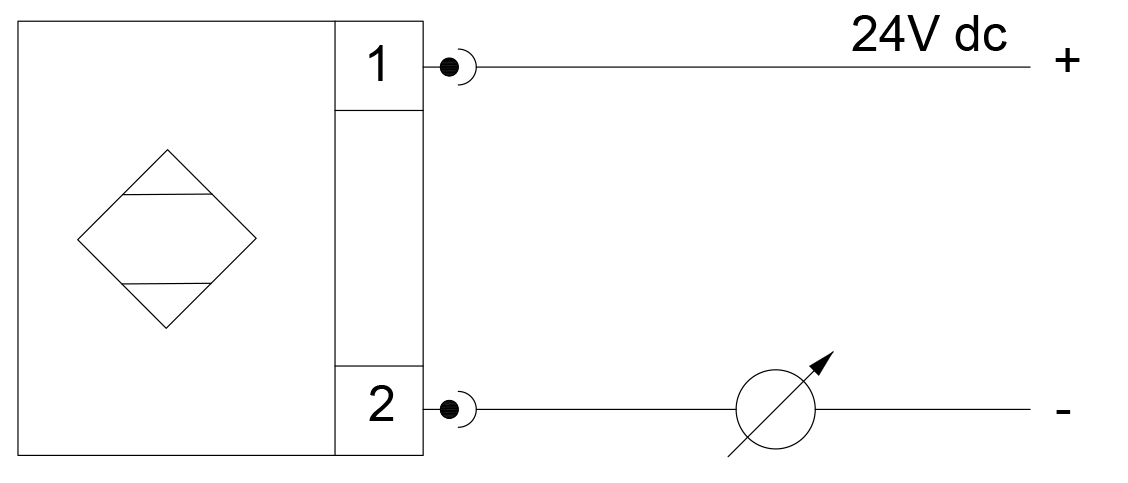

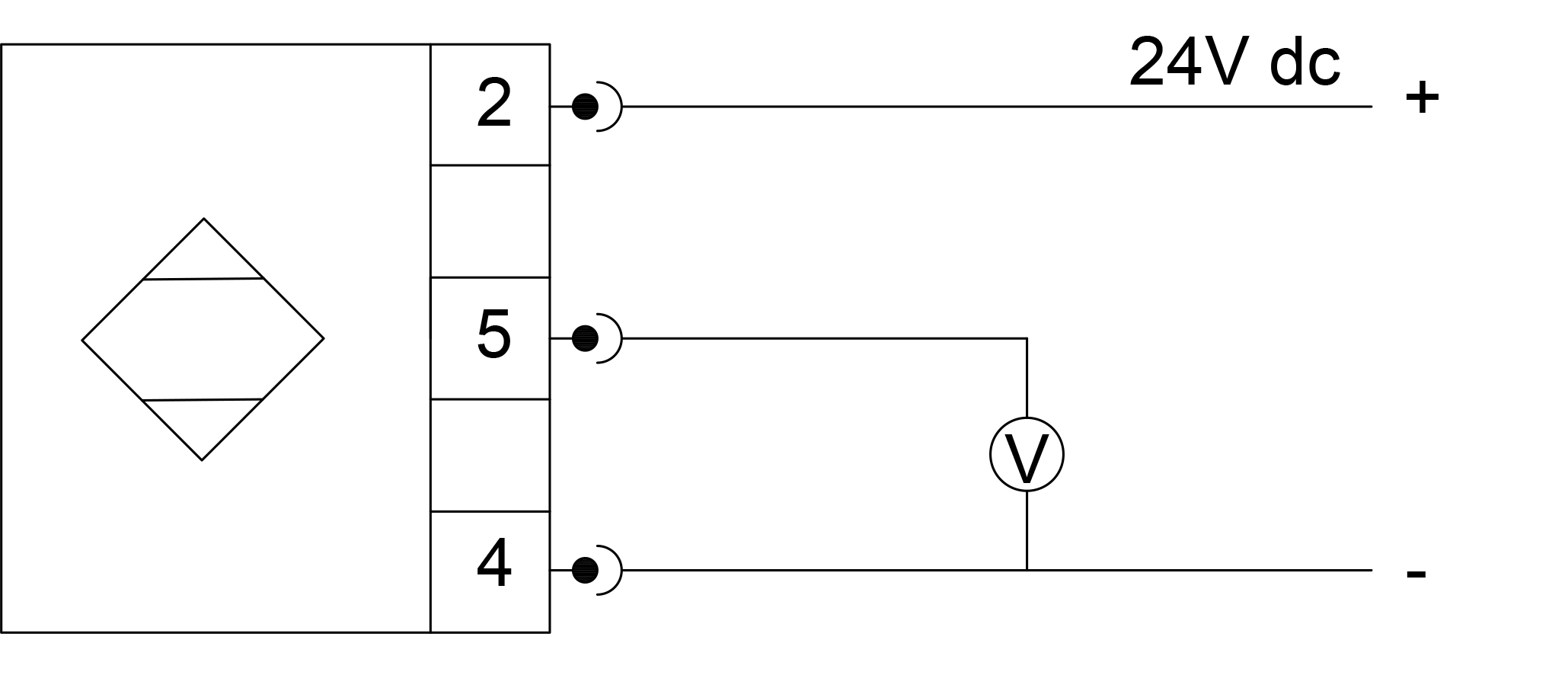

| M12航空插座 | 2线制-电流输出 | 3线制-电压输出 | |||||||||||||||||
 |
 |
 |
|||||||||||||||||
