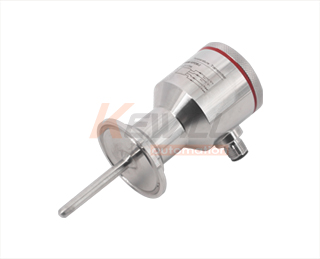

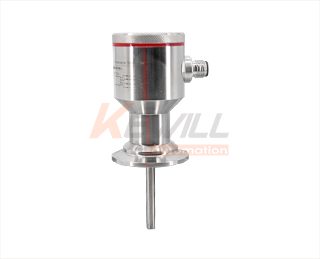

TK80T 卫生型温度变送器
类型： 卫生型温度变送器
特点： 光洁度与材质符合食品卫生级普遍要求 材质符合食品卫生级普遍要求 ...
应用：
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
产品描述
TK80T 是专用于食品卫生、医药环保的卫生型温度变送器，产品设计符合FDA\GMP标准。采用PT100或PT1000热电阻进行温度测量，信号通过电路处理后转换成标准工业电信号输出。全1.4435不锈钢外壳设计，使其不会对测量介质及环境形成污染，专用食品卫生级过程连接，可确保不留消毒死角。
主要特点
光洁度与材质符合食品卫生级普遍要求
材质符合食品卫生级普遍要求
专用食品卫生卡箍连接
测量范围-50…200度
可集成多款式现场显示仪表实现多点开关量控制
技术规格
| 温度与精度 | |||||
| 量程范围： | -50...200℃ | ||||
| 环境温度： | 30℃...100℃ | ||||
| 存储温度： | -30℃...140℃ | ||||
| 相对湿度： | 0...80% | ||||
| 控制精度： | ≤±0.25%FS | ||||
| 显示精度： | ±0.15FS | ||||
| 显示方式： | 就地无/远传可配合显示 | ||||
| 传感器： | PT1000 Class A | ||||
| PT100 Class A |
| 材质耐压防护 | |||||
| 耐压： | 40bar | ||||
| 防护等级： | IP67 | ||||
| 壳体： | 不锈钢1.4301(304) | ||||
| 介质接触部分： | 不锈钢1.4435 (316L) |
| 输出供电与接线 | |||||
| 电源范围： | DC 10...30Vdc | ||||
| 电流信号： | 2线4...20mA（RA≤（Us-10)V/0.02A | ||||
| 最大功耗： | ＜3W | ||||
| 引线方式： | M12*1航空插头 | ||||
| 内螺纹G1/2 防爆接口 |

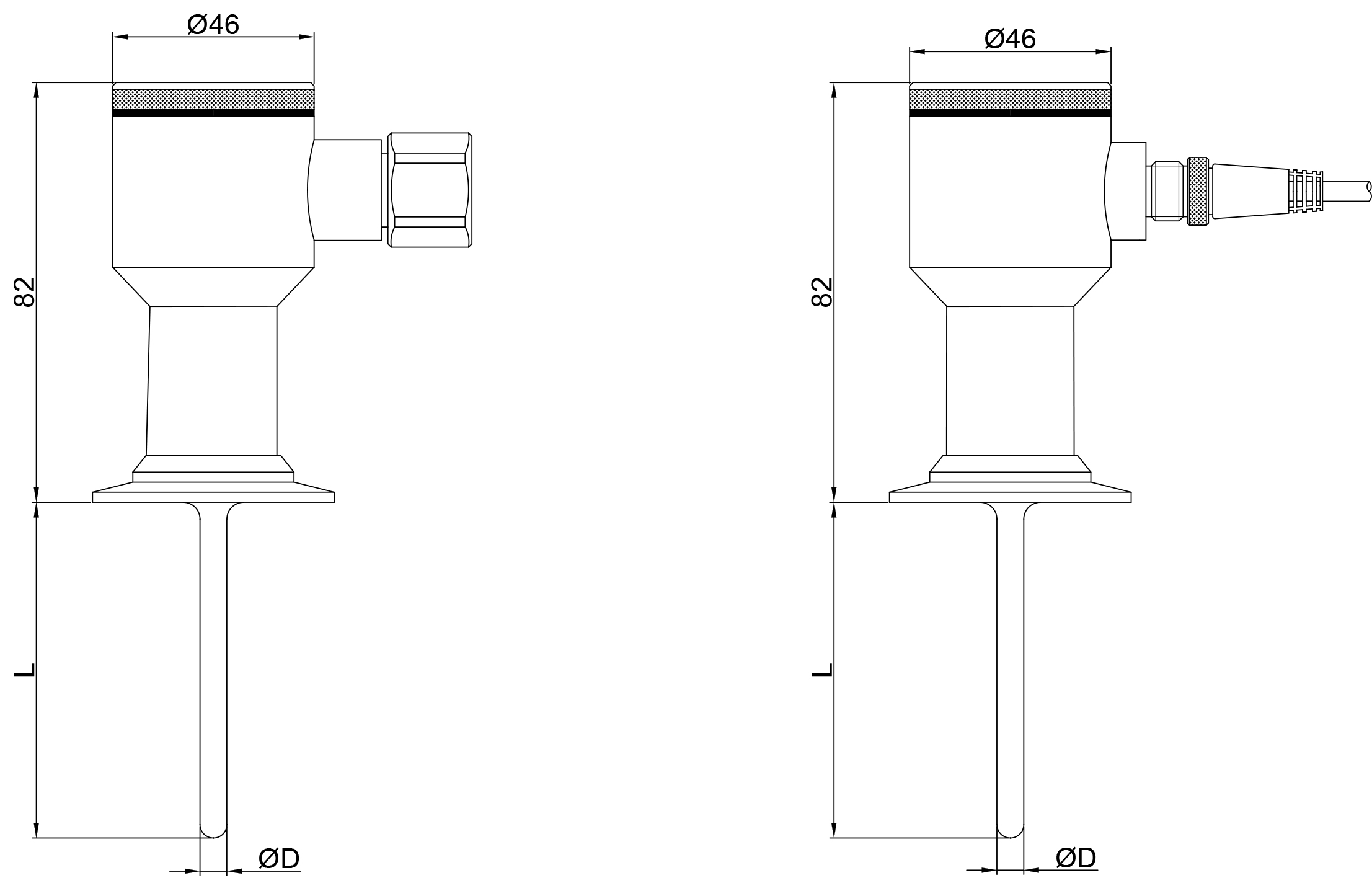

外形结构

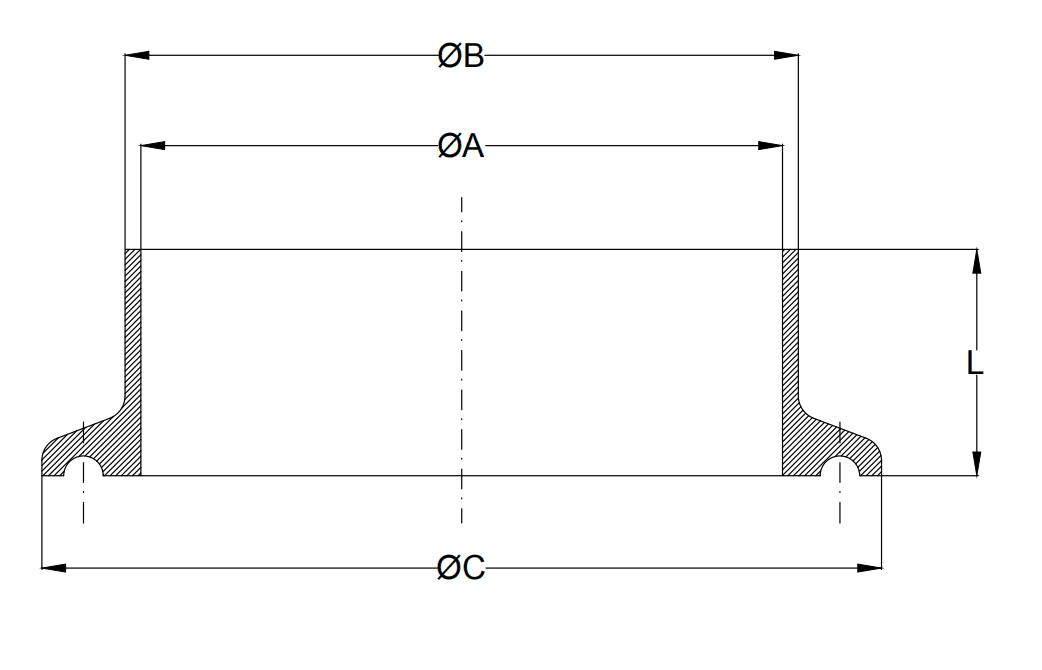

卫生卡盘尺寸与型号
| 型号 | DN | 表盘外径C | 管外径B | 管内径A | 高度L | ||||||
| C20 | 20 | 50.5 | 19 | 15.7 | 21.5 | ||||||
| C25 | 25 | 50.5 | 25.4 | 22.2 | 21.5 | ||||||
| C40 | 40 | 50.5 | 38.1 | 34.9 | 21.5 | ||||||
| C50 | 50 | 64 | 50.8 | 47.6 | 21.5 | ||||||
| C60 | 60 | 77.5 | 63.5 | 60.3 | 21.5 | ||||||
| C80 | 80 | 91 | 76.2 | 73 | 21.5 | ||||||
| C100 | 100 | 119 | 101.6 | 97.6 | 28 |

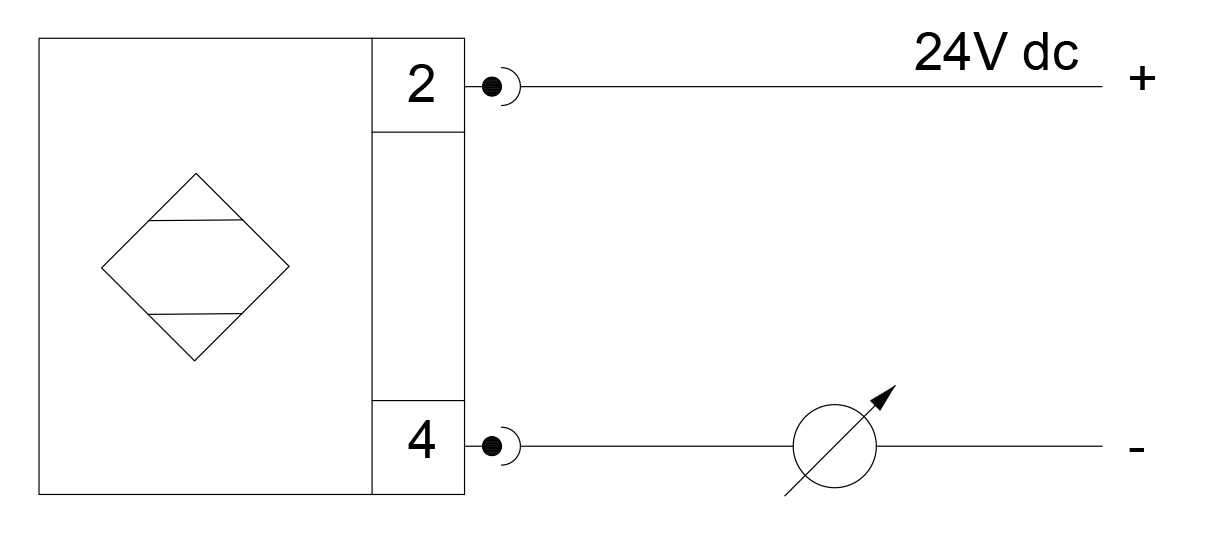

接线指导
| 连接示意图 | 2线式 | |||||||||
| M12接插线 | 信号 | 针脚 | 电缆 |
 |
||||||
| 电源正 | 2 | 棕色 | ||||||||
 |
电源负 | 4 | 蓝色 | |||||||
常规量程代码表
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| / | / | /PA | 0...50 °C; | /PE | 0...120°C; | /PL | 任意指定量程 (-50...200°C范围内） | ||||||||||||
| / | / | /PB | 0...50 °C; | /PF | 0...150°C; | ||||||||||||||
| /NC | -50...0°C; | /PC | 0...80 °C; | /PG | 0...200°C; | ||||||||||||||
| /ND | -50...50 °C; | /PD | 0...100 °C; | / |
/ |
||||||||||||||
选型表
| TK80T- | 卫生型温度变送器 | |||||||||||||||||
| 输出输出类型 | ||||||||||||||||||
| 模拟量4...20mA电流输出 | ||||||||||||||||||
| 模拟量1...5V电压输出 | ||||||||||||||||||
| 探头直径(D) | ||||||||||||||||||
| Φ6 可耐压40 bar(长度L≤1000mm可选) （*） | ||||||||||||||||||
| Φ8 可耐压40 bar | ||||||||||||||||||
| 卡箍连接方式 | ||||||||||||||||||
| DN20卫生卡箍 直径50.5mm | ||||||||||||||||||
| DN25卫生卡箍 直径50.5mm （*） | ||||||||||||||||||
| DN40卫生卡箍 直径50.5mm | ||||||||||||||||||
| DN50卫生卡箍 直径64mm | ||||||||||||||||||
| DN60卫生卡箍 直径77.5mm | ||||||||||||||||||
| DN80卫生卡箍 直径91mm | ||||||||||||||||||
| DN100卫生卡箍 直径119mm | ||||||||||||||||||
| 探头长度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出线方式 | ||||||||||||||||||
| M12*1航空接插线 | ||||||||||||||||||
| G1/2 防爆接口 | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| X | 详见“常规量程代码表” | |||||||||||||||||
| 精度等级 | ||||||||||||||||||
| A | ±0.2% | |||||||||||||||||
| B | ±0.5% | |||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
选配：电缆附件A
| KEM- | M12附线接插件 | ||||||
| 自接线柱 | |||||||
| 接插头 | |||||||
| 直型 | |||||||
| 弯型 | |||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
选配：电缆附件B
| KEC- | 信号电缆（与该系列主品配套） | ||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
| 普通线缆 | |||||||
| 屏蔽线缆 | |||||||
选配：安装附件E
| KTS- | 对接卡盘（与该系列主品配套） | ||||||
| 1.4435 (316L) 含密封件 | |||||||
