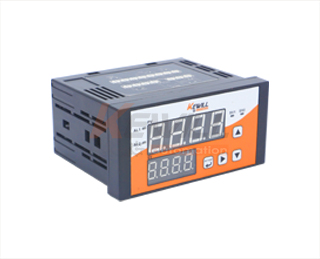

产品描述
TK100以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能，接收温度传感器原始信号经过。技术规格
| 温度与精度 | |||||
| 环境温度： | 0ºC...50ºC | ||||
| 存储温度： | 0ºC...50ºC | ||||
| 相对湿度： | 35%~85%(无冷凝） | ||||
| 控制精度： | ≤±0.25%FS | ||||
| 分辨率： | 1ºC | ||||
| 显示方式： | 4位数码管 |
| 输出供电与接线 | |||||
| 电源范围： | AC 180~240V,50Hz | ||||
| 继电器负载： | 220VAC、3A | ||||
| 最大功耗： | ＜5W | ||||
| 引线方式： | 端子接线 |
| 材质耐压防护 | |||||
| 防护等级： | IP30 | ||||
| 壳体： | 铸铝表体&不锈钢1.4301（304） |

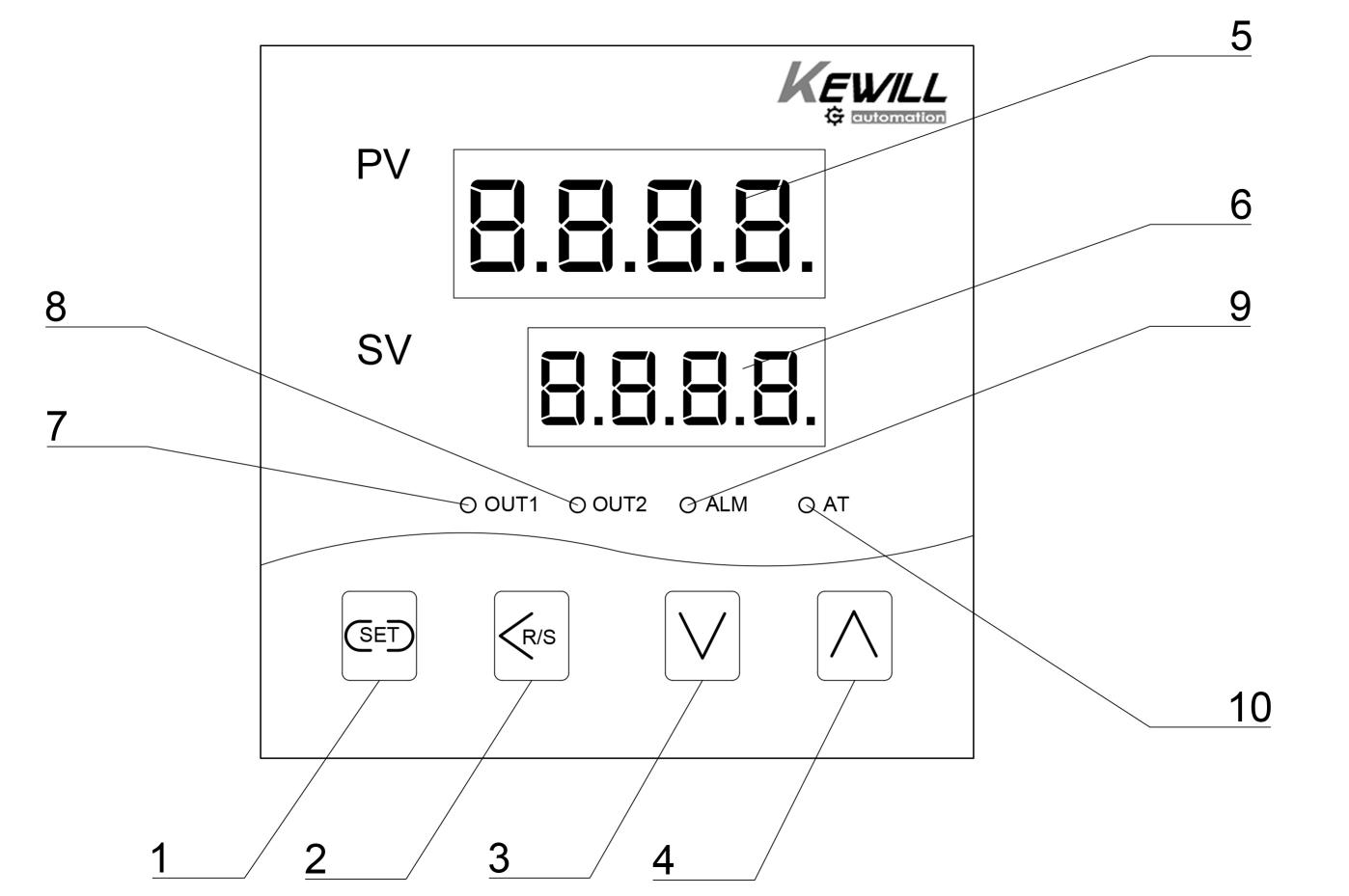

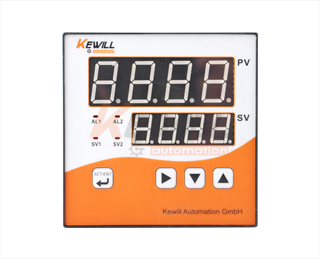

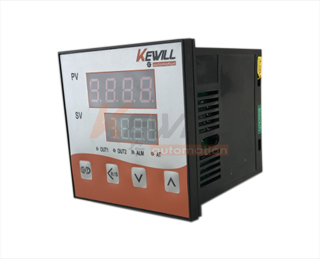

面板按键
| ① | 设定键(SET) | ② | 移位键(R/S) | |||||
| ③ | 减值键(V) | ④ | 增值键(∧) | |||||
| ⑤ | 测量值显示单元 | ⑥ | 设定值显示单元(SV) | |||||
| ⑦ | 控制输出1指示灯（out1，绿色） | |||||||
| ⑧ | 控制输出2指示灯（out2，绿色） | |||||||
| ⑨ | 报警指示灯（ALM，红色） | |||||||
| ⑩ | 自整定指示灯（AT，红色） | |||||||

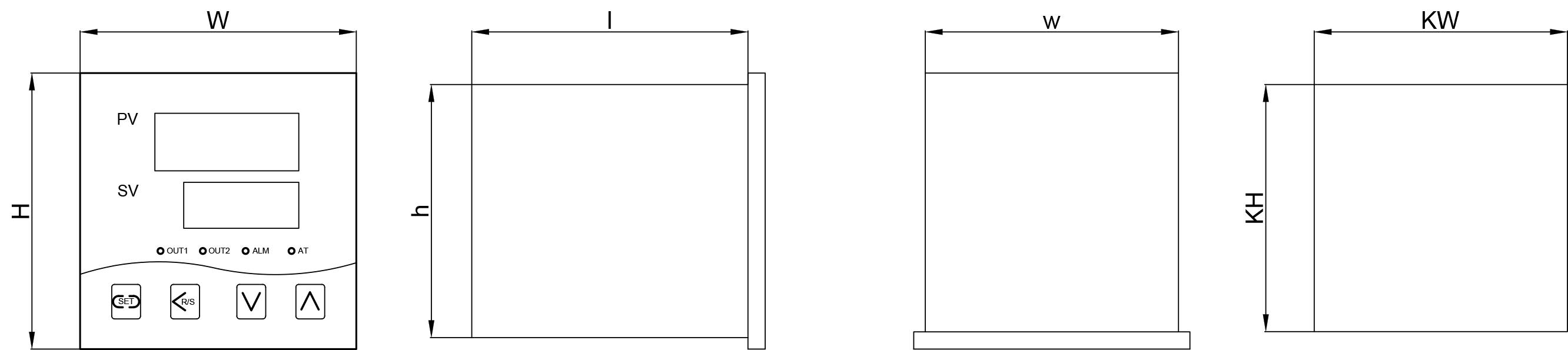

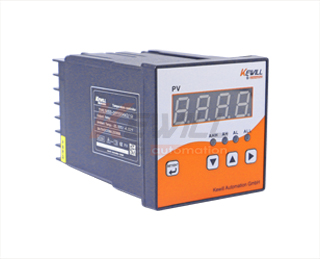

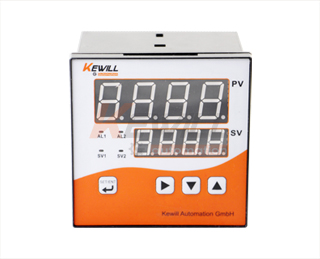

外形结构
| 型号 | 面框尺寸 | 壳体尺寸 | 开孔尺寸 | ||||||||||||||
| W | H | w | h | l | KW | KH | |||||||||||
| TK-10048A | 48 | 48 | 44 | 44 | 85.5 | 45 | 45 | ||||||||||
| TK-10048B | 48 | 96 | 44 | 90 | 83 | 45 | 91 | ||||||||||
| TK-10096A | 96 | 48 | 90 | 44 | 83 | 91 | 45 | ||||||||||
| TK-10072 | 72 | 72 | 66 | 66 | 83 | 67 | 67 | ||||||||||
| TK-10096B | 96 | 96 | 90 | 90 | 83 | 91 | 91 | ||||||||||
| TK-100160 | 160 | 80 | 148 | 74 | 70 | 149 | 75 | ||||||||||
参数类型
| 1.在PID参数设定方式，每按一次(SET)键，将按顺序显示下表参数，但是根据订货规格，有些参数可能不出现，初始值也可能有所不同. | ||||||||||||||||||
| 序号 | 名称 | 设定 | 描述 | 初始值 | ||||||||||||||
| Pv | (加热端）比例带 | 1-100%*0.1% | 设置加热比例带Pv=为位式加热控制 | 050 | ||||||||||||||
| IV | 积分时间 | 1-200*10秒 | 消除静差，Iv=0为PD加热控制 | 042 | ||||||||||||||
| Dv | 微分时间 | 0-200秒 |
1.对波动进行提前控制 2.Dv=0为PI加热控制 3.Pv=0时，此参数为下回差值 |
080 | ||||||||||||||
| ITv | 过冲抑制 | 0-200℃ | 用来阻止积分作用所产生的上过冲和下过冲 | 010 | ||||||||||||||
| SPv | 比例带分离 | 0-200℃ |
用来阻止比例作用所产生的上国冲和下过冲 当SP=0时无此作用，自整定后自动为0 |
025 | ||||||||||||||
| Plv | 制冷比例 | 1-100 |
1.设置制冷比例 2.PIV=0为位式制冷控制或报警控制 |
000 | ||||||||||||||
| AHv | 上限报警参数 | 0-100℃ |
1.设置上限偏差报警参数 2.当PIV≠0时，AHV为制冷起始值 3.若仪表为下限向下报警功能时此参数为下限报警值 |
010 | ||||||||||||||
| Tv | （加热端）输出循环周期 | 1-100秒 |
设置控制器输出循环时间（加热端） 当电流或电压输出时为输出平滑系数，系数越大越平滑 |
继电器输出:20 电压输出:3 可控硅触发:3 |
||||||||||||||
| Btv | 温度修正参数 | 0-200℃ | 用以修正温度误差，默认值为100（对应环境温度），每1个单位为1度 | 100 | ||||||||||||||
| rv | 温度范围 | （20-99）*10℃ | 测温范围调整值（特殊功能仪表无此项） | 40 | ||||||||||||||
| Atv | 自整定参数 | 1,2,3 | 用于使PID参数自动适应用户系统的自动演算功能 | 000 | ||||||||||||||
| Lkv | 参数锁 | 0,1 |
当LKv为000时所有内部参数锁定， 当LKv为001时，内部参数允许修改 |
000 | ||||||||||||||
| 2.如需位式控制,请修改下列参数为 Pv=0 dv=下回差值，SPv=0 （无需回差值，则dv=0) | ||||||||||||||||||
选型表
| TK100- | 经济型温控仪 | |||||||||||||||
| 外型尺寸 | ||||||||||||||||
| 48×48×83.5 开孔尺寸45*45 小巧正方 | ||||||||||||||||
| 48×96×83 开孔尺寸45*91 立式小巧长方 | ||||||||||||||||
| 96×48×83 开孔尺寸91*45 卧式小巧长方 | ||||||||||||||||
| 72×72×83 开孔尺寸67*67 正方 | ||||||||||||||||
| 96×96×83 开孔尺寸91*91 大正方 | ||||||||||||||||
| 160×80×70 开孔尺寸149*75 卧式长方 | ||||||||||||||||
| 控制方式 | ||||||||||||||||
| PID控制 | ||||||||||||||||
| 位式控制 | ||||||||||||||||
| 输入信号 | ||||||||||||||||
| k分度热电偶 | ||||||||||||||||
| E分度热电偶 | ||||||||||||||||
| J分度热电偶 | ||||||||||||||||
| Cu50热电阻 | ||||||||||||||||
| PT100热电阻 | ||||||||||||||||
| 报警类型 | ||||||||||||||||
| 无输出功能 | ||||||||||||||||
| 继电器触点开关 | ||||||||||||||||
| 逻辑电平输出（适用于SSR固态继电器） | ||||||||||||||||
| 单相可控硅过零触发输出（用于控制晶闸管） | ||||||||||||||||
| 仪表电源 | ||||||||||||||||
| 180-240V AC | ||||||||||||||||
| 温度初设定范围 | ||||||||||||||||
| 0...100℃ | ||||||||||||||||
| 0...150℃ | ||||||||||||||||
| 0...400℃ | ||||||||||||||||
| 0...600℃ | ||||||||||||||||
| 0...800℃ | ||||||||||||||||
| 0...1000℃ | ||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||
