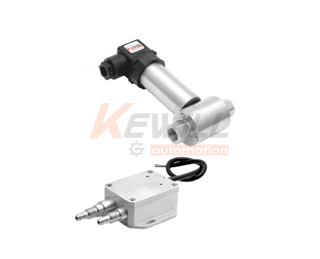

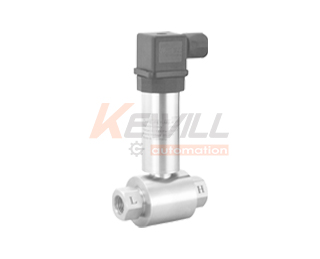

PE-TM小巧型差压变送器
类型： 差压变送器
特点： 全不锈钢密封结构设计，防护等级 IP65。
应用： 应用于工业过程中风压及流速测量，干燥气体等系统。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
小巧型差压变送器采用硅压阻式芯体作为信号测量元件，被测差压作用到变送器两端，利用半导体硅材料的压阻效应，实现差压与电信号的转换。
特点
全不锈钢密封结构设计，防护等级 IP65
体积小巧，安装便捷
输出信号形式多样
应用
对316L不锈钢无腐蚀的气体、液体的差压测量。
应用于工业过程中风压及流速测量，干燥气体等系统。
管道及炉膛压力测量。
石油、化工行业。
技术参数
| 量程范围： | 0~10KPa…..35KPa．．．~2MPa |
| 允许过压： | ≤额定量程的 1.5 倍或 7MPa（取最小值） |
| 精确度： | ±0.25%（典型） ±0.5%（最大） |
| 长期稳定性： | ±0.5%F.S/年（≤200KPa） |
| ±0.2%F.S/年（≤2000KPa） | |
| 零点温度漂移： | ±0.03%F.S/℃（≤100KPa） |
| ±0.02%F.S/℃（＞100KPa） | |
| 满度温度漂移： | ±0.03%F.S/℃（≤100KPa） |
| ±0.02%F.S/℃（＞100KPa） | |
| 工作温度： | -20℃~80℃ |
| 贮存温度： | -40℃~120℃ |
| 供电电源： | 15～30VDC（本安型经安全栅供电） |
| 输出信号： | 4～20mA 0/1～5/10VDC |
| 压力接口： | G1/4 内螺纹 ￠6 软管连接或用户自选 |
| 外壳材质： | 不锈钢1.4301(304) &不锈钢1.4435(316L) |
| 膜片材质： | 不锈钢1.4435(316L) |
| O 型密封圈： | 氟橡胶 |
| 电缆： | 聚乙烯 |
| 绝缘电阻： | 100MΩ 100VDC |
| 外壳防护等级： | IP65 |
尺寸图
选型提示
1. 选型时请注意被测介质要与接触介质的产品部分相兼容。
2. 为了确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，保证被测介质缓慢均匀地加在差压变送器 的正、负压腔上。
3. 安装时，建议使两端压力接口处于水平以便使安装位置对产品的影响降至最小。
4. 选型时，请注意被测压力点静压，变送器正、负压腔所受的过压不能超出产品的规定值。
参数表
| PE-TM1- | 小巧型差压变送器(软管型） | |||||
| PE-TM2- | 小巧型差压变送器（通用型） | |||||
| 材质 | ||||||
| 不锈钢1.4301（304） | ||||||
| 不锈钢1.4435（316L) | ||||||
| 测量范围 | ||||||
| 实际测量量程（0~10KPa…..35KPa．．．~2MPa） | ||||||
| 供电电源 | ||||||
| 24VDC | ||||||
| 其它供电方式 | ||||||
| 信号输出 | ||||||
| 4～20mADC | ||||||
| 1～5VDC | ||||||
| 0～5VDC | ||||||
| 0～10VDC | ||||||
| 连接方式 | ||||||
| ￠7 软管接头(PET-M1可选) | ||||||
| G1/4 内螺纹 | ||||||
| M20×1.5 外螺纹 | ||||||
| 其他特殊螺纹 | ||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||
