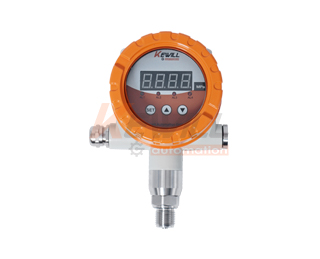

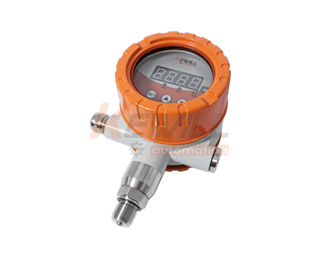

KAP33数字压力变送控制器是一款集压力测量、显示、接点控制及变送输出于一体的智能化测控产品，具有RS485通讯接口，可通过RS485总线功能实现网络、数字信号传输以及变送器参数远程设定和调校。也可直接安装于现场压力测量点，即可用按键现场设定零点、满度值、接点压力、控制压力等多种参数，对现场压力、差压、液位进行精确测量和控制，并向其他设备提供标准模拟信号或提供接点控制信号的智能化多功能产品。
特点
测量范围广,全不锈钢结构。
高亮度LED压力现场显示。
RS485通讯接口。
最多可提供四路控制接点。
接点值和接点状态任意设置，控制精确可靠。
应用
对316L不锈钢无腐蚀的气体、液体压力测量。
应用于石油、化工、冶金、电力、水文等工业过。
技术参数
| 量程范围： | -1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
| 允许过载： | 小于等于额定量程的1.5倍或1100bar（取最小值） |
| 压力类型： | 表压、绝压、密封参考压型 |
| 精确度： | ±0.25%（0-100bar） ±0.5%（0-1000bar） |
| 长期稳定性： | ±0.3%F.S/年 |
| 零点温度漂移： | ±0.03%F.S/℃（≤1bar） |
| ±0.02%F.S/℃（＞1bar） | |
| 满度温度漂移： | ±0.03%F.S/℃（≤1bar） |
| ±0.02%F.S/℃（＞1bar） | |
| 工作温度： | -20℃~80℃ |
| 储存温度： | -40℃~120℃ |
| 供电电源： | 24VDC 或220VAC |
| 输出信号： | 模拟量4～20mA；数字量RS485 |
| 压力接口： | M20×1.5&G1/2或用户自选 |
| 继电器控制： | 1～4路控制 AC220V/3A |
| 触点寿命： | 大于100000次 |
| 显示范围： | -1999~9999 |
| 安装方式： | 垂直轴向安装 |
| 外壳材质： | 不锈钢 |
| 膜片材质： | 316L |
| O型密封圈： | 氟橡胶 |
| 电缆： | 聚乙烯 |
| 绝缘电阻： | 100MΩ 100VDC |
| 外壳防护等级： | IP65 |
外形结构
| 标准量程代码表（单位bar） | ||
| 标准量程 | 表压代码 | 绝压代码 |
| -1…0bar | GB0 | / |
| 0…1bar | GB1 | AB1 |
| 0…2.5bar | GB2.5 | AB2.5 |
| 0…4bar | GB4 | AB4 |
| 0…6bar | GB6 | AB6 |
| 0…10bar | GB10 | AB10 |
| 0…20bar | GB20 | AB20 |
| 0…40bar | GB40 | AB40 |
| 0…60bar | GB60 | AB60 |
| 0…100bar | GB100 | AB100 |
| 0…160bar | GB160 | AB160 |
| 0…250bar | GB200 | AB200 |
| 0…400bar | GB400 | AB400 |
| 0…600bar | GB600 | AB600 |
| 0…1000bar | GB1000 | AB1000 |
| 标准量程代码表(单位psi) | ||
| 标准量程 | 表压代码 | 绝压代码 |
| 0…15psi | GP15 | AP15 |
| 0…50psi | GP50 | AP50 |
| 0…75psi | GP75 | AP75 |
| 0…100psi | GP100 | AP100 |
| 0…200psi | GP200 | AP200 |
| 0…300psi | GP300 | AP300 |
| 0…500psi | GP500 | AP500 |
| 0…750psi | GP750 | AP750 |
| 0…1000psi | GP1000 | AP1000 |
| 0…2000psi | GP2000 | AP2000 |
| 0…4000psi | GP4000 | AP4000 |
| 0…7000psi | GP7000 | AP7000 |
| 0…10000psi | GP10000 | AP10000 |
选型表
| KCP30- | 智能型压力控制器 | ||||||
| 测量范围 | |||||||
| 负压-1 to 0bar | |||||||
| 表压（量程见量程代码表此项为常规应用选型）（*） | |||||||
| 绝压（量程见量程代码表） | |||||||
| 测量精度 | |||||||
| 0.20%（0.2级） | |||||||
| 0.50%（0.5级） （*） | |||||||
| 过程连接（外螺纹） | |||||||
| M20×1.5 （*） | |||||||
| G1/2 （*） | |||||||
| G1/4 | |||||||
| 其他特殊螺纹 | |||||||
| 输出主信号类型 | |||||||
| 4～20mA （*） | |||||||
| 0～10mA | |||||||
| 0～5V | |||||||
| 1～5V | |||||||
| 供电电源 | |||||||
| 24VDC±10% | |||||||
| 230VAC±10% | |||||||
| 输出辅助功能信号 | |||||||
| 一路继电器 | |||||||
| 两路继电器 | |||||||
| 三路继电器 | |||||||
| 四路继电器 | |||||||
| 四路继电器带RS485接口 | |||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||||
