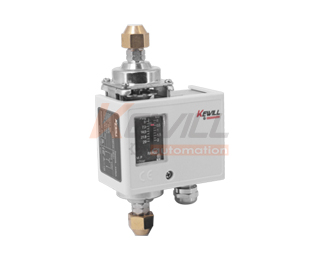

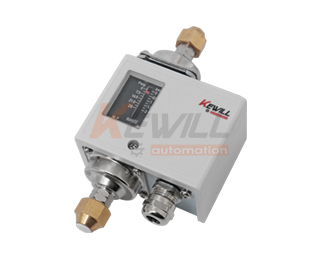

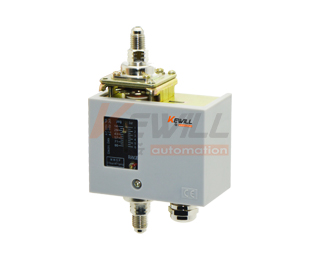

KBP20系列波纹管式压差开关
类型： 机械在线式
特点： 结构紧凑，测量范围广（0…6bar)，高重复性, 迟滞可调，接点镀银。
应用： 水气油管路压力差大小监控
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
KBP20系列波纹管式压差开关原理，结构
KBP20系列压差开关内置波纹管和机械机构，当系统压力上升或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通过杠杆推动开关动作，切断或接通控制回路。
KBP20系列波纹管式压差开关特点
结构紧凑，测量范围广(0…6bar)，高重复性, 迟滞可调，接点镀银。
KBP20系列波纹管式压差开关应用
可用于：水、油、气体压力的测量。
参数表
| 型号 | 调节范围 | 可调迟滞 | 设定误差 | 耐压 | ||||||||
| (bar) | (bar) | (bar) | (bar) | |||||||||
| KBP20-02M12 | 0.3…2 | 0.3…0.6 | ±0.2 | 5 | ||||||||
| KBP20-04M12 | 0.1…1.5 | 0.3 | ±0.2 | 5 | ||||||||
| KBP20-06M12 | 0.5…3.5 | 0.5…1 | ±0.3 | 15 | ||||||||
| KBP20-10M12 | 1…6 | 0.5…1 | ±0.3 | 33 | ||||||||
技术参数
| 测量范围: | 详见下表 | ||||||||||
| 迟滞： | 详见下表 | ||||||||||
| 误差: | 详见下表 | ||||||||||
| 输出: | 常开 ＋常闭 接点镀银 | ||||||||||
| ≤ DC 24V , 3A | |||||||||||
| ≤ AC 125V , 8.5A | |||||||||||
| ≤ AC 250V , 4.5A | |||||||||||
| 介质温度: | -45…120℃ | ||||||||||
| 防护等级： | IP54 | ||||||||||
| 接线方式: | 端子接线 | ||||||||||
| 接口螺纹： | M12×1.25&ZG1/8 | ||||||||||
| 材料: | 触液部分： 黄铜镀镍 | ||||||||||
| 外壳： NBR | |||||||||||
接线图
适用介质
尺寸图
选型表
| KBP20- | 波纹管式压差开关 | ||||||||||||||||
| 可调范围 | |||||||||||||||||
| 0.3~2bar | |||||||||||||||||
| 0.1~1.5bar | |||||||||||||||||
| 0.5~3.5bar | |||||||||||||||||
| 1~6bar | |||||||||||||||||
| 接口螺纹 | |||||||||||||||||
| 外螺纹 M12×1.25 | |||||||||||||||||
| 外螺纹ZG1/8 | |||||||||||||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||||||||||||||
