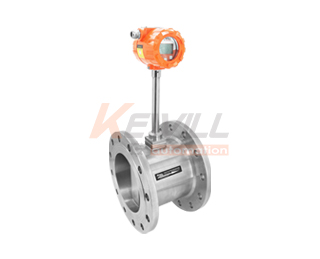

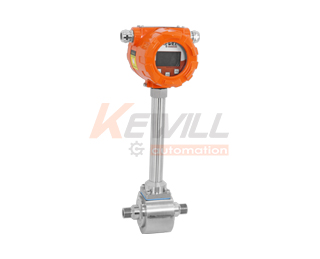

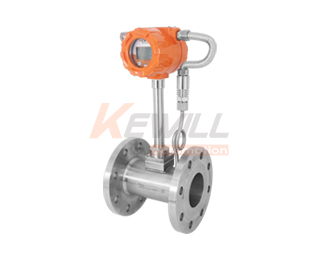

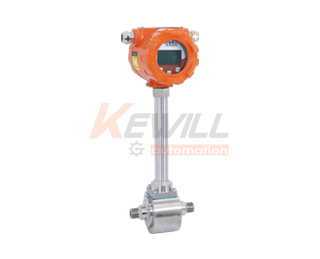

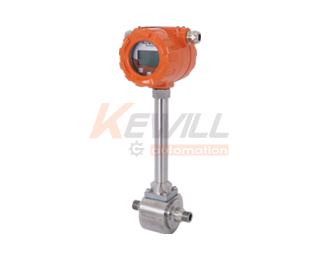

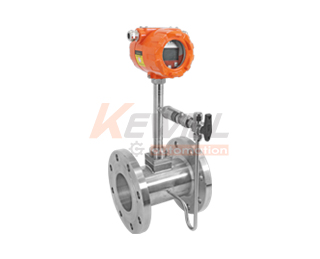

FV10系列涡街流量计
类型： 在线涡街式、插入涡街式
特点： 结构简单而牢固、无活动部件，压力损失较小，应用范围广，蒸汽、气体、油基液体、水基液体的流量均可测量。...
应用： 蒸汽、气体、液体的流量测量。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
涡街流量计是利用卡门涡街原理进行测量的，在测量管中垂直插入一个柱状物，流体通过柱状物时，一定条件下，在柱状两侧就会交替产生两列有规则的旋涡，如下图所示意，这两列旋涡被成为“卡门涡街”，在d/D=0.281时，释放的旋涡最稳定，卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系，可以简单的用下面的公式来表示：
F=St ×V/d
F：为卡门涡街的释放频率
St：为系数(称为斯特罗哈数)
V：为流速
d：柱状物宽度
D：仪表内径
主要特点
● 一体化液体、气体或蒸气质量流量计
● 采用DSP频谱分析技术和自适应滤波技术的全数字化涡街
● 独立于信号测量传感器之外的测量振动传感器 ，极优秀的抗震性能
● 优秀的低流速性能;超宽量程比17：1
● 内置温度的探头设计

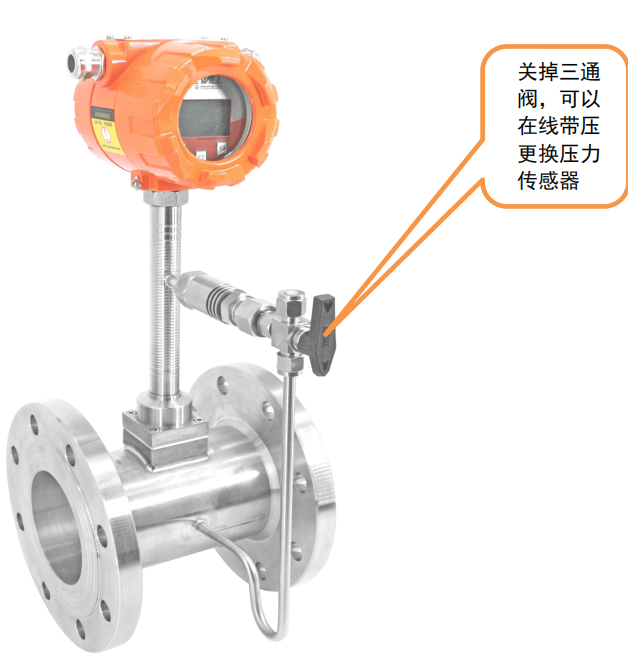

● 可在线更换的检测压力测量设计
● 具有10点非线性修正功能
● 可选择HART通讯协议或RS485通讯(MODBUS协议)
● 模块化电路设计及丰富的自诊断功能，维修方便
● 响应速度快，适应于过程控制和自动调节
● 高温型传感器可以测量高达400℃的蒸汽
● 输出与电源之间电气隔离，具有优良的抗干扰能力
● 供电电源有AC和DC，方便用户选择
应用
| 流体 | 条件 | 行业 | |||||||
| 气体 | 干净的 | 冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业 | |||||||
| 易变脏的 | |||||||||
| 液体 | 干净的 | ||||||||
| 腐蚀的 | |||||||||
| 易变脏的 | |||||||||
| 蒸汽 | 饱和蒸汽 | ||||||||
| 过热蒸汽 | |||||||||
性能概述
流量计，基础元件为不锈钢或合金。适用介质：液体、气体、蒸汽。最大工作压力40Mpa.介质温度-50…360℃。电源：12V~36VDC。保护级别IP68.适用管径15-600mm。独特DSP频谱分析技术。
技术参数
| 尺寸： | 夹持型： DN15 to DN150 ； | |
| 法兰型： DN15 to DN300 ； | ||
| 插入型： DN200 to DN2800 ； | ||
| 流体温度： | 常规型：-30 to 280℃ | |
| 高温型：-30 to 400℃ | ||
| 传感器材质： | 法兰及外壳： | |
| 漩涡发声体： | ||
| 检测器材质： | ||
| 连接件材质： | ||
| 温度传感器： | PT100内置于检测探头内，两线制 | |
| 压力传感器： | 可在线维修和更换 | |
| 过程连接： | DIN PN10 to PN160 | |
| ANSI class 150、300、600、900、1500 | ||
| JIS 10k /JIS 20K | ||
| 夹持型（Wafer） | ||
| 压力损失： | 按照右图计算公式计算最大压力损失 | |
| 入口压力： | 测量液体流量时，流量计对入口压力的最低要求按计算公式计算 | |
| 雷诺数： | 10000＜Re＜700000 | |
| 环境温度范围： | -20 to 140O F (-29 to 60 ℃ ) | |
| 外壳材质： | 低铜压铸铝 Nema 4X ,IEC60529 IP66 （标准），可定制不锈钢材质转换器外壳 | |
| 供电电源： | DC 16V to 36V ，1A快速熔断保险 ；AC 86V to 265V 50HZ/60HZ ,1A快速熔断保险 | |
| 电流输出： | 4 to 20 mA输出，有源输出，与电源隔离，负载电阻与电源的关系参考下面的关系图 | |
| 脉冲输出： | 0～5000HZ，有源输出，NPN方式，内带上拉电阻，占空比50% | |
| 开关输出： | 高低报警，两组常开触点，驱动能力为24VDC,30mA,驱动阻抗大于800欧姆的继电器、报警灯和阀门 | |
| 显示： | LED液晶，4行显示，带背光；瞬时流量和总量的显示位数为9位 | |
| 瞬时流量单位： | m³/h、m³/m、m³/s、Gal、USAG/m、USAG/s、kg/h、kg/m、kg/s、t/h、t/m | |
| 总量单位： | m³、Gal、L、kg、t | |
| 温度单位： | ℃ | |
| 压力单位： | Mpa | |
| 密度单位： | kg/m³ | |
| 频率单位： | HZ | |
| 带10段非线性处理功能 | ||
| 通讯协议： | RS485通讯（modbus协议） | |
| Hart协议 可选 | ||
| RS232通讯 可选 | ||
| 校准功能： | 4 to20mA校准 | |
| 温度校准 | ||
| 压力校准 | ||
| 防护等级： | IP65&IP68 | |
| 电器接口： | 1/2NPT | |
| 功率： | max 3 watts | |
口径与流量的对应关系
| DN | 液体流速范围m/s | 气体流速范围m/s | 蒸汽流速范围m/s | ||||||||||
| Vmin | Vmax | Vmin | Vmax | Vmin | Vmax | ||||||||
| 15 | 0.5 | 9 | 7.9 | 80 | ﹣ | 85 | |||||||
| 20 | 0.4 | 9 | 6.8 | 80 | ﹣ | 85 | |||||||
| 25 | 0.35 | 9 | 5.9 | 80 | 5.5 | 85 | |||||||
| 32 | 0.3 | 9 | 4.9 | 80 | 5.5 | 85 | |||||||
| 40 | 0.3 | 9 | 4.9 | 80 | 5.5 | 85 | |||||||
| 50 | 0.3 | 9 | 4.9 | 80 | 3.9 | 85 | |||||||
| 65 | 0.3 | 9 | 4.9 | 80 | 3.9 | 85 | |||||||
| 80 | 0.3 | 9 | 4.9 | 80 | 3.9 | 85 | |||||||
| 100 | 0.3 | 9 | 4.9 | 80 | 3.9 | 85 | |||||||
| 125 | 0.3 | 9 | 4.9 | 80 | 3.9 | 85 | |||||||
| 150 | 0.3 | 9 | 4.9 | 80 | 3.9 | 85 | |||||||
| 200 | 0.35 | 9 | 5.9 | 80 | 4.4 | 85 | |||||||
| 250 | 0.4 | 9 | 6.9 | 80 | ﹣ | 85 | |||||||
| 300 | 0.4 | 9 | 6.9 | 80 | ﹣ | 85 | |||||||
| 介质 | 计算依据 | 物理参数 | ||||||
| 液体 | 水 | 密度1000kg/m³ | ||||||
| 气体 | 空气 | 密度1.29kg/m³ | ||||||
| 高温气体 | 蒸汽 | 0.7Mpa，170℃，密度4.1kg/m³ | ||||||

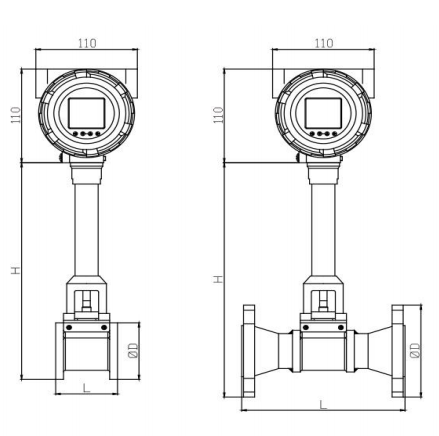

外形参数图
| DN | L(mm) | H(mm) | D(mm) | ||||||||||
| 夹持型 | 法兰型 | 夹持型 | 法兰型 | 夹持型 | 法兰型 | ||||||||
| DN15 | 70 | 180 | 335 | 240 | 15 | 15 | |||||||
| DN20 | 70 | 180 | 335 | 240 | 20 | 20 | |||||||
| DN25 | 70 | 200 | 335 | 240 | 25 | 25 | |||||||
| DN40 | 70 | 200 | 335 | 247 | 40 | 40 | |||||||
| DN50 | 80 | 200 | 335 | 252 | 50 | 50 | |||||||
| DN65 | 80 | 200 | 345 | 260 | 65 | 65 | |||||||
| DN80 | 100 | 200 | 355 | 262 | 80 | 80 | |||||||
| DN100 | 120 | 235 | 365 | 280 | 100 | 100 | |||||||
| DN125 | 140 | 270 | 382 | 290 | 125 | 125 | |||||||
| DN150 | 160 | 300 | 395 | 305 | 150 | 150 | |||||||
| DN200 | 360 | 332 | 200 | ||||||||||
| DN250 | 400 | 355 | 250 | ||||||||||
| DN300 | 400 | 380 | 300 | ||||||||||
选型表
| FV10- | 涡街流量计 | ||||||||||
| 安装类型 | |||||||||||
| 法兰型 （≤DN300可选） | |||||||||||
| 法兰型 带温度传感器 | |||||||||||
| 法兰型 带温度和压力传感器 | |||||||||||
| 夹持型 （≤DN150可选） | |||||||||||
| 夹持型 带温度传感器 | |||||||||||
| 夹持型 带温度和压力传感器 | |||||||||||
| 插入式（≥DN200可选） | |||||||||||
| 结构形式 | |||||||||||
| 显示单元一体型安装 | |||||||||||
| 显示单元分体型安装 | |||||||||||
| 适用介质 | |||||||||||
| 被测流体：液体 | |||||||||||
| 被测流体：气体 | |||||||||||
| 被测流体：蒸汽 | |||||||||||
| 传感器温度级别 | |||||||||||
| 常规型 （介质温度≤280°C） | |||||||||||
| 高温型 （介质温度≤400°C） | |||||||||||
| 压力等级 | |||||||||||
| EN 1092-1(DIN) PN10 | EN 1092-1(DIN) PN16 | ||||||||||
| EN 1092-1(DIN) PN25 | EN 1092-1(DIN) PN40 | ||||||||||
| EN 1092-1(DIN) PN63 | EN DN100 PN16 (插入式） | ||||||||||
| EN DN100 PN25 (插入式） | EN DN100 PN40 (插入式） | ||||||||||
| ASME B16.5(ANSI)CLASS150 | ASME B16.5(ANSI)CLASS300 | ||||||||||
| ASME B16.5(ANSI)CLASS600 | ASME B16.5(ANSI)CLASS900 | ||||||||||
| ASME 4inch CLASS150(插入式） | ASME 4inch CLASS300(插入式） | ||||||||||
| JIS 10K | JIS 20K | ||||||||||
| JIS 10K 4inch(插入式） | JIS 20K 4inch(插入式） | ||||||||||
| 产品应用地特殊标准 | |||||||||||
| 供电电源 | |||||||||||
| 直流: DC12V to 36V | |||||||||||
| 输出方式 | |||||||||||
| 无输出，现场显示用途 | |||||||||||
| 4 ~ 20mA+脉冲信号 | |||||||||||
| 4~20mA+脉冲信号+高低流量报警 | |||||||||||
| 适用管径 | |||||||||||
| DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100, | |||||||||||
| DN125,DN150,DN200,DN250,DN300,DN350,DN400, | |||||||||||
| DN450,DN500,DN600,DN700,DN800,DN900,DN1000, | |||||||||||
| DN1200,DN1400,DN1600,DN1800,DN2000,DN2200, | |||||||||||
| DN2400,DN2600,DN2800 | |||||||||||
| 本体材质 | |||||||||||
| 不锈钢1.4301(304) | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 检测元件材质 | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 哈氏合金 | |||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||
