原理，结构
PT100铂热电阻的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。
特点
●与介质接触部分为不锈钢材质，耐温高。
●安装简单，多种连接方式可选。
应用
适用于测量水，油，气类介质 可满足液压、润滑、传动系统中对于温度控制的不同要求，用于检测温度是否超过最高限或最低限。
技术参数
|
温度与精度 |
|
|
量程范围： |
30...100℃ |
|
环境温度： |
30℃...85℃ |
|
存储温度： |
30℃...75℃ |
|
相对湿度： |
0...80% |
|
输出精度： |
±0.2% FS |
|
±0.5% FS |
|
显示精度： |
±0.15 FS |
|
显示方式： |
就地显示;LED |
|
远传信号可配合显示仪表(需另购） |
|
传感器与精度： |
PT1000 Class A |
|
PT100 Class A |
|
年漂移量: |
≤ ±0.25%量程 |
|
响应时间: |
0.5...3s（典型值1秒） |
|
耐压 材质 防护 |
|
|
探头尺寸与耐压： |
Φ6 探头 40 bar |
|
Φ8 探头 40 bar |
|
Φ10 探头 100 bar |
|
电气仓： |
不锈钢1.4301(304) |
|
接液材质： |
不锈钢1.4301(304) |
|
不锈钢1.4435 (316L) |
|
防护等级： |
IP65 |
|
适用过程连接 |
|
|
外螺纹 |
G1/2 |
|
G1/4 |
|
M20*1.5 |
|
M27*2 |
|
协议定制型 |
|
输出供电与接线 |
|
|
电源范围： |
DC 20...30Vdc |
|
继电器负载： |
24Vdc、2A |
|
输出信号： |
4...20mA+2路PNP开关量 |
|
最大功耗： |
＜3W |
|
电气连接： |
M12*1航空插头 |

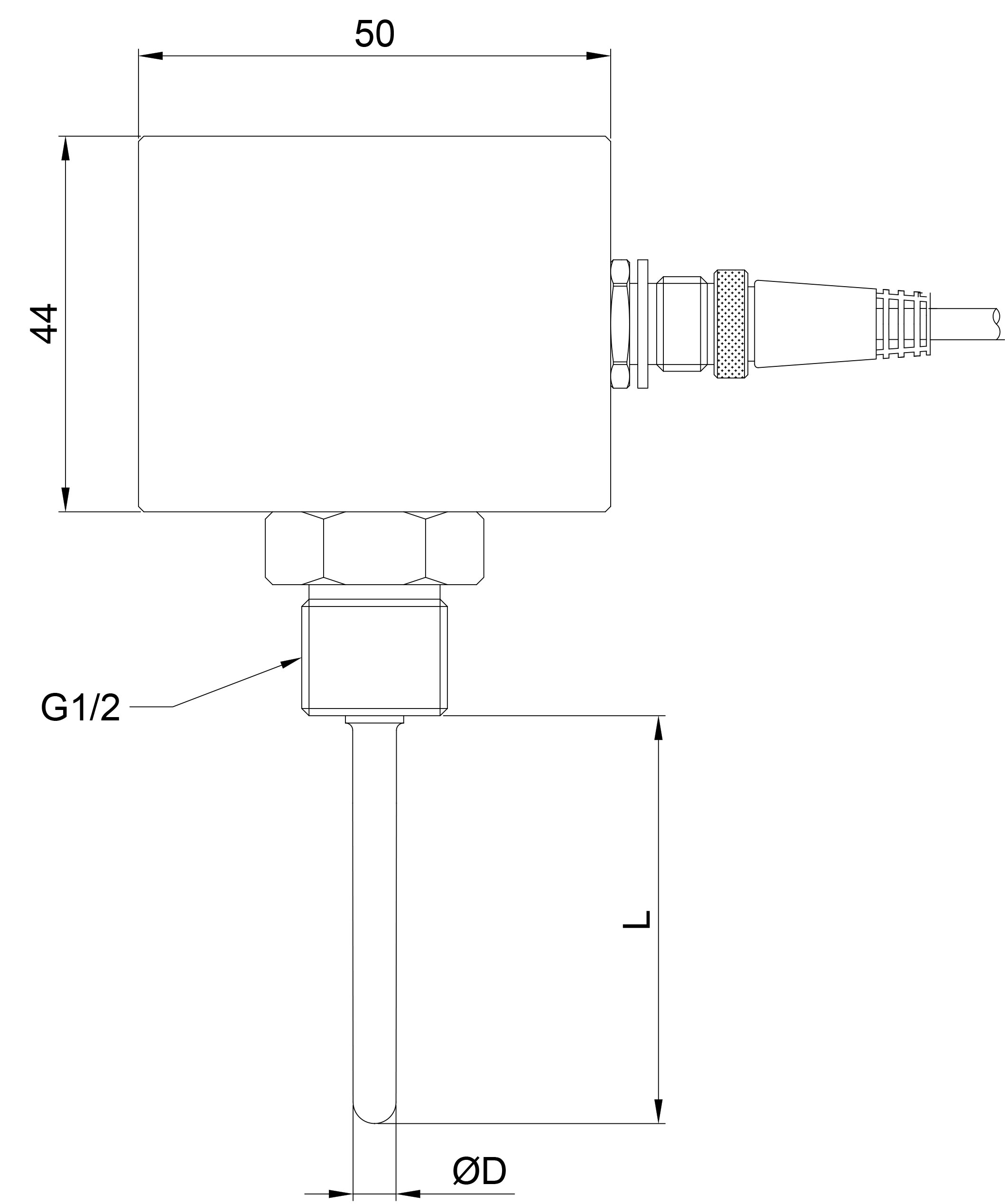

尺寸图

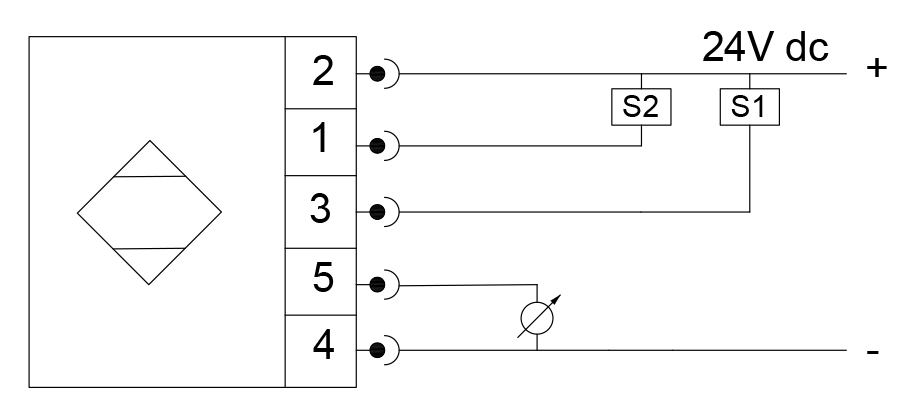

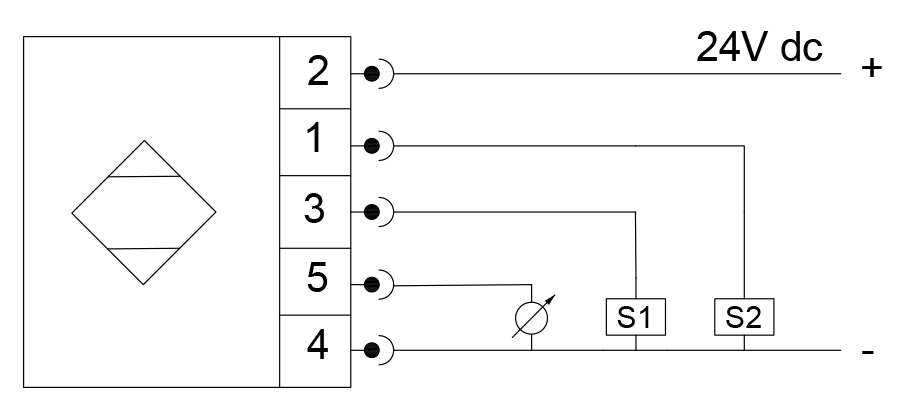

电气接线图
|
M12航空插座 |
4...20mA+两路开关量（NPN） |
4...20mA+两路开关量（PNP） |
 |
 |
 |
|
针脚 |
颜色 |
信号 |
|
2 |
棕色 |
电源正 |
|
4 |
蓝色 |
电源负 |
|
5 |
灰色 |
4...20mA |
|
3 |
黑色 |
开关输出S1 |
|
1 |
白色 |
开关输出S2 |
常规量程代码表
|
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
|
/ |
/ |
/PA |
0...50 °C; |
/PL |
任意指定量程 (-30...100°C范围内） |
|
/ |
/ |
/PB |
0...50 °C; |
|
/NE |
-30...0°C; |
/PC |
0...80 °C; |
|
/NF |
-30...50 °C; |
/PD |
0...100 °C; |
选型表
|
TK58- |
数显温度控制器 |
|
|
输出类型 |
|
|
4...20mA+两路开关量（PNP） |
|
探头直径 |
|
|
Φ6 可耐压40 bar（*） |
|
Φ8 可耐压40 bar |
|
Φ10 可耐压100 bar |
|
螺纹连接方式 |
|
|
G1/2外螺纹（*） |
|
G1/4外螺纹 |
|
M20*1.5外螺纹 |
|
M27*2外螺纹 |
|
定制型 |
|
探头长度(不含螺纹） |
|
|
15mm（*） |
|
25mm |
|
50mm（*） |
|
75mm |
|
100mm（*） |
|
定制方式Customized |
|
温度量程 |
|
|
详见“常规量程代码表” |
|
精度等级 |
|
|
±0.2% |
|
±0.5% |
|
此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 |
|
备注：“*”标为现货常备款或快速交货型 |
选配：电缆附件A
|
KEM- |
M12附线接插件 |
|
|
|
自接线柱 |
|
接插头 |
|
|
直型 |
|
弯型 |
|
|
2米线缆长度 |
|
5米线缆长度 |
|
要求线长（m） |
|
|
选配：焊接附件C
|
KTW- |
焊接底座 |
|
|
|
G1/2底座 |
|
G1/4底座 |
|
异型连接 |
|
K1 |
不锈钢1.4301(304) |
|
K2 |
不锈钢1.4435(316L) |
|
C |
定制材质Customized |
|
|
选配：保护套管D
|
KTC- |
保护套管 Cannula |
|
|
|
不锈钢1.4301(304) |
|
不锈钢1.4435(316L) |
|
钛合金Ti |
|
哈氏合金HB |
|
探杆与密封面外衬PTFE |
|
|
长度、螺纹、直径与主品配套 |
|
协议另立尺寸、螺纹、直径 |
|
|
