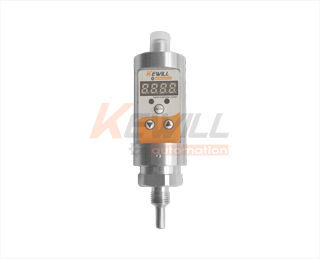

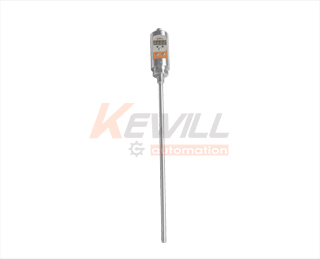

TK71 温度控制器
类型： 温度控制器
特点： 安装简单，多种规格探头可选，全不锈钢外壳，结构紧凑坚固。并可选配柜装式控制表。温度预设开关点和延滞切...
应用： 气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理&结构
TK71为全电子结构，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统温度进行测控。
主要特点
安装简单，多种规格探头可选，全不锈钢外壳，结构紧凑坚固。并可选配柜装式控制表。温度预设开关点和延滞切换输出。开关量可在零点到满度之间任意设定。应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。技术规格
| 温度与精度 | |||||
| 量程范围： | 30...150℃ | ||||
| 环境温度： | 30℃...85℃ | ||||
| 存储温度： | 30℃...75℃ | ||||
| 相对湿度： | 0...80% | ||||
| 输出精度： | ±0.2% FS | ||||
| ±0.5% FS | |||||
| 显示精度： | ±0.15 FS | ||||
| 显示方式： | 就地显示;LED | ||||
| 远传信号可配合显示仪表(需另购） | |||||
| 传感器与精度： | PT1000 Class A | ||||
| PT100 Class A | |||||
| 年漂移量: | ≤ ±0.25%量程 | ||||
| 响应时间: | 0.5...3s（典型值1秒） |
| 耐压 材质 防护 | |||||
| 探头尺寸与耐压： | Φ6 探头 40 bar | ||||
| Φ8 探头 40 bar | |||||
| Φ10 探头 100 bar | |||||
| 电气仓： | 不锈钢1.4301(304) | ||||
| 接液材质： | 不锈钢1.4301(304) | ||||
| 不锈钢1.4435 (316L) | |||||
| 防护等级： | IP65 |
| 适用过程连接 | |||||
| 外螺纹 | G1/2 | ||||
| G1/4 | |||||
| M20*1.5 | |||||
| M27*2 | |||||
| 协议定制型 |
| 输出供电与接线 | |||||
| 电源范围： | DC 19.5...28Vdc | ||||
| 继电器负载： | ＜24Vdc、1.2A | ||||
| 输出信号： | 4...20mA+2路PNP开关量 | ||||
| 最大功耗： | ＜3W | ||||
| 电气连接： | M12*1航空插头 |

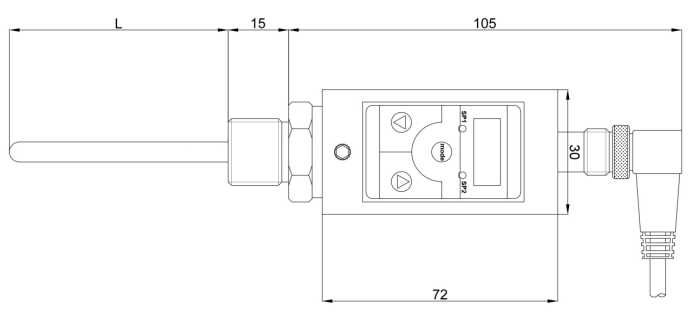

尺寸图

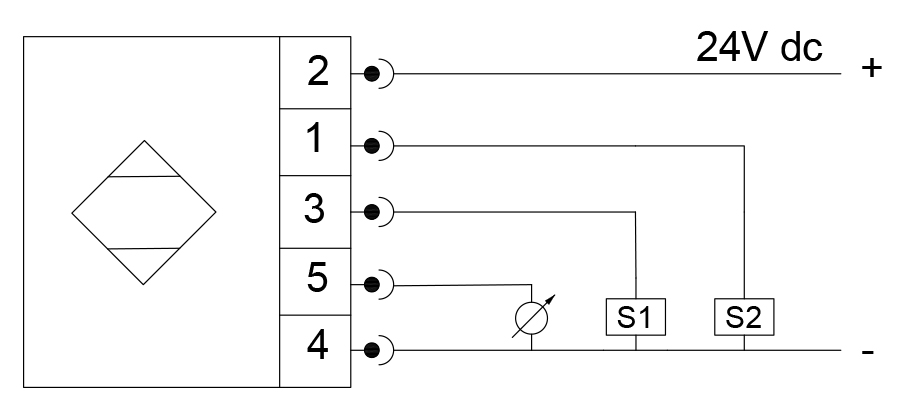

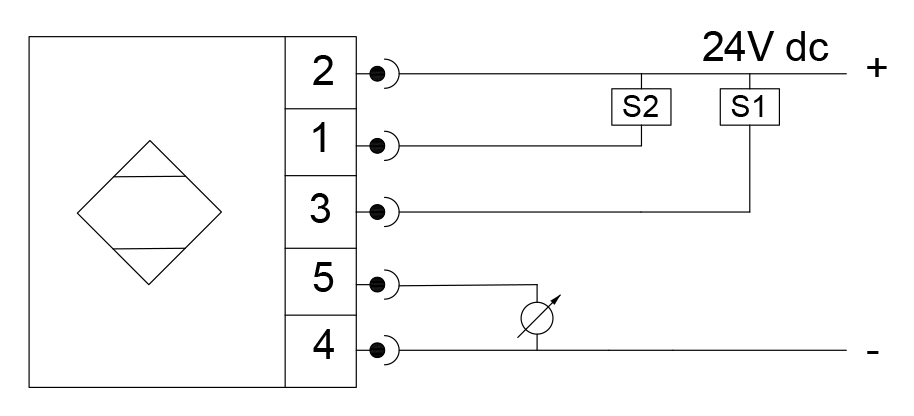

电气接线图
| M12航空插座 | 4...20mA+两路开关量（NPN） | 4...20mA+两路开关量（PNP） | |||||||||||||||||
 |
 |
 |
|||||||||||||||||
| 针脚 | 颜色 | 信号 | |||||||
| 2 | 棕色 | 电源正 | |||||||
| 4 | 蓝色 | 电源负 | |||||||
| 5 | 灰色 | 4...20mA | |||||||
| 3 | 黑色 | 开关输出S1 | |||||||
| 1 | 白色 | 开关输出S2 | |||||||

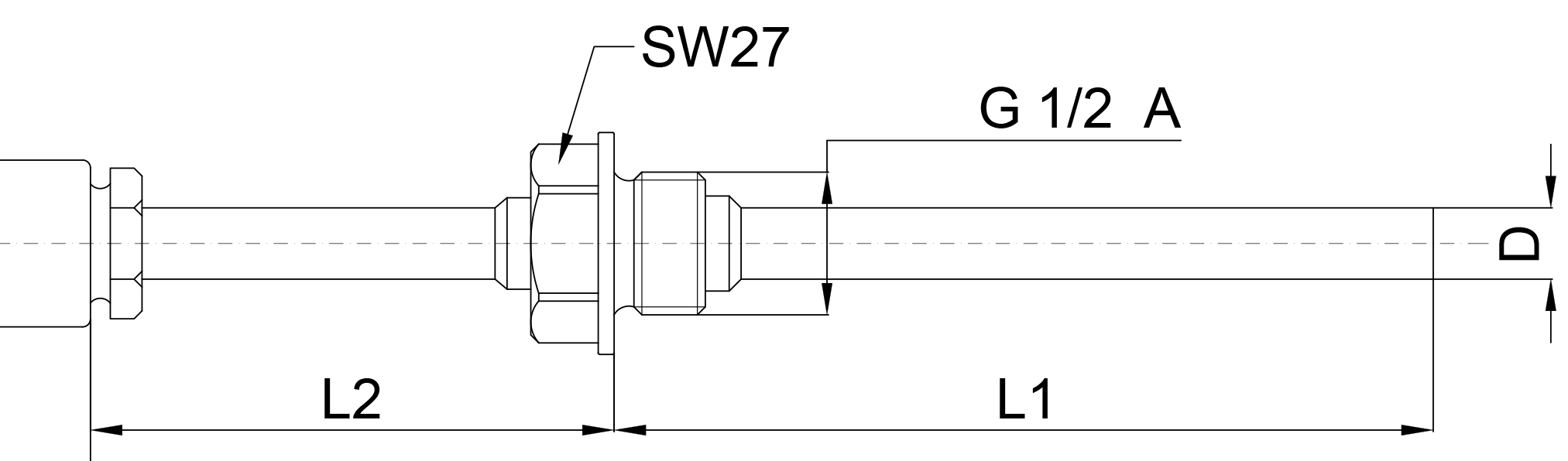

高温冷却部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -30...0 °C | 0mm | 0...100 °C | 0mm | ||||
| -30...50 °C | 0mm | 0...120 °C | 0mm | ||||
| 0...50 °C | 0mm | 0...150 °C | 45mm | ||||
| 0...80 °C | 0mm | / | / | ||||
| 备注：如遇现场安装空间有限，可提出定制需求。使用寿命与精度漂移受冷却段长度影响。 | |||||||
常规量程代码表
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| / | / | /PA | 0...50 °C; | /PE | 0...120°C; | /PL | 任意指定量程 (-30...150°C范围内） | ||||||||||||
| / | / | /PB | 0...50 °C; | /PF | 0...150°C; | ||||||||||||||
| /NE | -30...0°C; | /PC | 0...80 °C; | / | / | ||||||||||||||
| /NF | -30...50 °C; | /PD | 0...100 °C; | / |
/ |
||||||||||||||

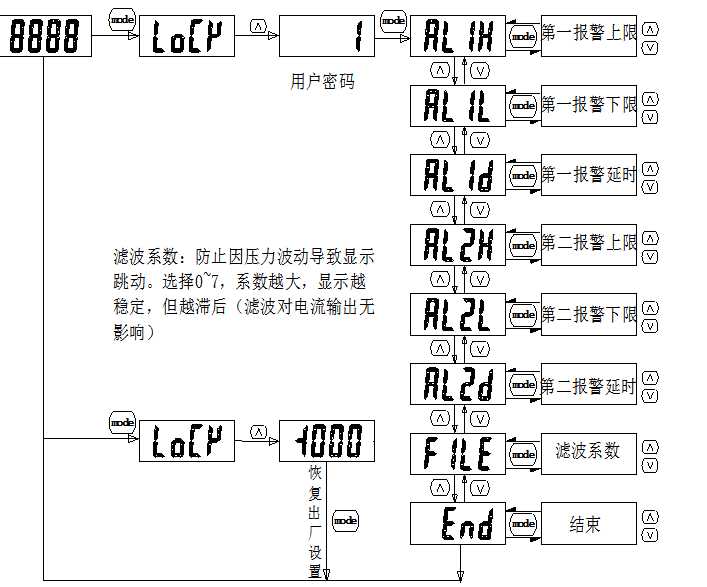

菜单设定
